Punch Disc, 30% mehr Abkühlfläche, AVID Magura Shimano kompatibel | glasperlengestrahlt
- Artikel-Nr.: IS120-Punch
Punch Disc MTB Bremsscheibe • AVID und Shimano kombatibel • wärmebehandelt •... mehr
Produktinformationen "Punch Disc, 30% mehr Abkühlfläche, AVID Magura Shimano kompatibel | glasperlengestrahlt"
Punch Disc MTB Bremsscheibe • AVID und Shimano kombatibel • wärmebehandelt • größere wirksame Fläche zur Aufnahme und zum Abtransport der Wärme • auch ideal für CycleCross und Rennräder
➔ Verfügbare Größen: Ø120, Ø140, Ø160, Ø180, Ø203, Ø220, Ø223 mm
Update 2023

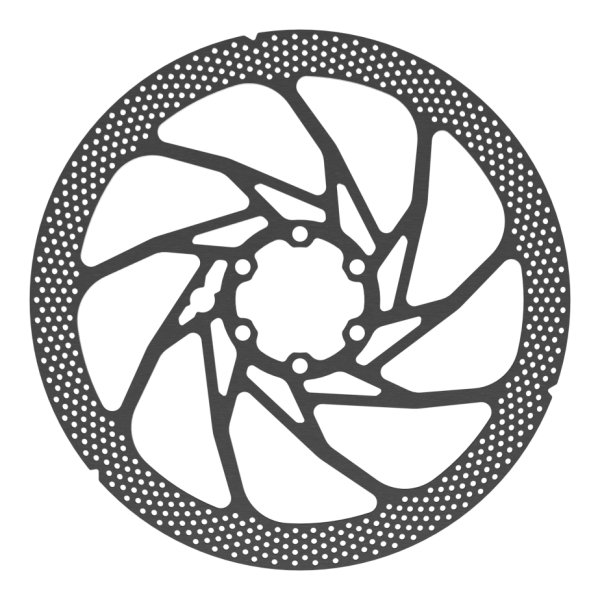

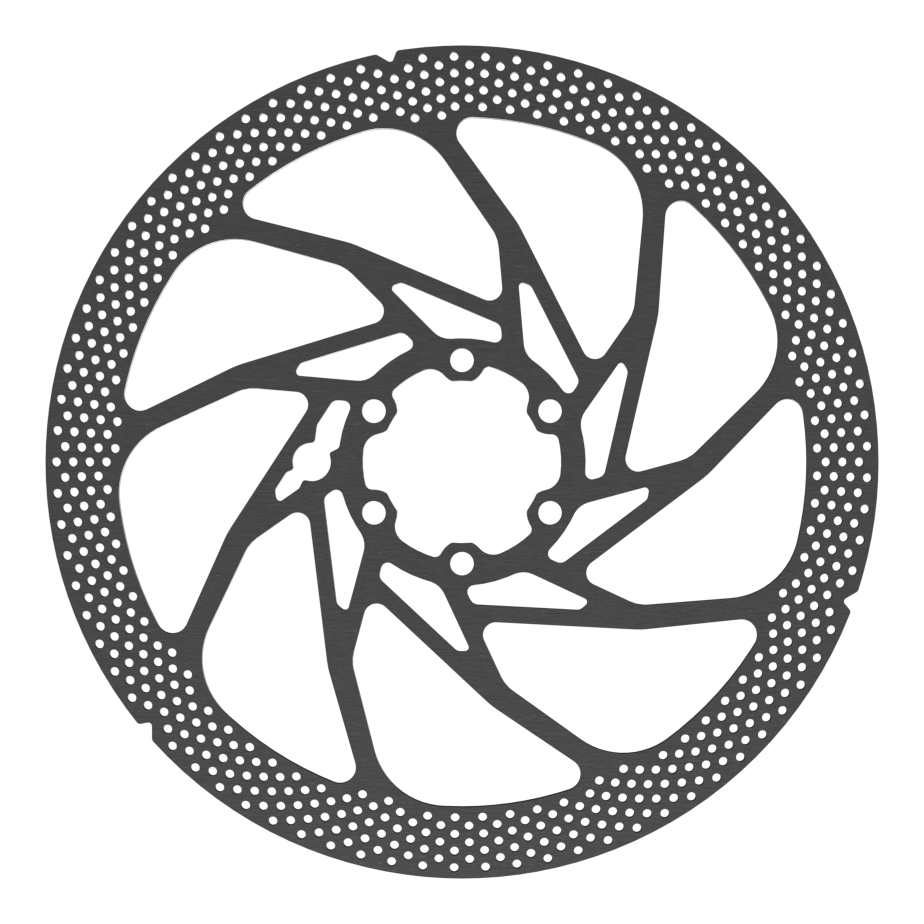

Die Ø180 Punch Disc ist ab sofort auch im neuen überarbeiteten Design verfügbar. Ebenso wurde bei allen Größen der Durchmesser der Bohrungen im Reibring der jeweiligen Stärke angepasst, so dass bei entpsrechender Stärke die max. Abkühlfläche vorliegt. Somit ist das Design vom Durchmesser Ø140 - Ø223mm durchgängig gleich.
Update 2023
Die Ø140 und Ø160mm Punch Disc ist optional mit abgerundeten Außendurchmesser verfügbar. Die abgerundeten Kanten am Außendurchmesser der Bremsscheibe minimieren das Verletzungsrisiko und entsprechen den Richtlinien des Radsportweltverbandes UCI. Als weiteren Vorteil erleichtern sie den Laufradeinbau, weil der abgerundete Außendurchmesser dem Verkanten im Bremssattel / Bremsbelägen vorbeugt.
Update 2023
Die Ø203mm Punch Disc ist ab sofort im neuen überarbeiteten Design verfügbar. Der Innenbereich wurde verstärkt und eine Magnet-Aufnahme für einen Speed-Sensor integriert (Ausnahme die Ausführung mit schmalem Reibring). Ebenso wurde der Durchmesser der Bohrungen im Reibring der jeweiligen Stärke angepasst, so dass bei entpsrechender Stärke die max. Abkühlfläche vorliegt.
Update 2021
Ab sofort sind alle Bremsscheiben im Punch-Design glasperlengestrahlt. Diese Finishbehandlung reduziert die Einbremszeit der Bremsscheiben (mehr Information dazu hier), verrundet alle durch die Herstellung entstandenen scharfen Kanten und gibt der Bremsscheibe eine noch bessere Optik.
Beschreibung
- Mechanischen Bremsentest nach DIN EN ISO 4210-2:2015-12 und velotech.de Q2015-Norm mit Top Werten bestanden
- Bremsfläche mit vielen kleinen Bohrungen zur Erhöhung der Oberfläche zur Aufnahme und Ableitung der beim Bremsvorgang entstehenden Wärme ➔ 30% mehr Oberfläche gegenüber vergleichbaren Standard-Bremsscheiben (bei der 2,30 mm Auführung sind es sogar 35% mehr)
- 654 Bohrungen in der Ø180 mm und 777 Bohrungen in der Ø203 mm Ausführung
- ab Größe Ø120 mm verfügbar - ideal für BMX-Bikes, CycleCross und Rennräder
- geringerer Verschleiß der Bremsbeläge durch die vielen kleinen Bohrungen in der Bremsfläche (kein "Durchdrücken / Hineindrücken" der Bremsbeläge in die Aussparungen in der Bremsfläche beim Bremsvorgang)
- kompatibel zu Bremssystemen, bei denen die entsprechende Reibringbreite vorliegt
- erhöhte Lebensdauer und geringerer Verschleiß durch wärmebehandelte Ausführung
- Verwendung mit organischen / semi-metallischen Bremsbelägen (bei Verwendung anderer Bremsbeläge kann es zur Beeinträchtigung der Bremsperformance kommen)
- in Stärken 2,15 mm und 2,30 mm für noch mehr Steifigkeit und Bremspower verfügbar
- weitere Informationen zur Punch Disc und zur Herstellung von BrakeSTUFF Bremsscheiben gibt es hier auf der FAQ Seite sowie in unserem Flyer
- Befestigungsschrauben und eine umfangreiche Montage- und Einbremsanleitung im Lieferumfang enthalten
- Sondergrößen auf Anfrage (andere Stärken, andere Reibringbreiten)
- die Punch-Light-Ausführung (Ø160mm) ist für E-Bikes und Downhill-Bikes nicht geeignet
Kompatibilität
- AVID / SRAM
- Formula
- Hayes
- Hope
- Magura
- Shimano
- Trickstuff
- TRP DHR und TRP E-MTB
Empfohlene Bremsbeläge (organisch / semi-metallisch / organische Halbmetall-Verbindung)
- Sinter: Green (Race): Typ 03 für Shimano | Typ 012 für Magura
- Galfer: Schwarz, Rot und Violett
- Shimano N03A, D03S, G03A und B01S
- Magura 8.P Peformance (nur bedingt)
Bremsbeläge welche nicht optimal mit der Punch Disc harmonisieren
- Trickstuff Standard und Power
Reibringbreite
- Ø120 mm = 14 mm
- Ø140 mm = 14 mm
- Ø160 mm = 14,5 mm
- Ø160 mm (Punch Light) = 14 mm
- Ø180 mm = 15,5 mm
- Ø203 mm = 13,9 mm
- Ø203 mm = 16 mm
- Ø220 - Ø223 mm = 16,5 mm
Gewicht
- Ø120 mm = 75 g
- Ø140 mm = 98 g
- Ø160 mm (Punch Light) = nur 111 g !
- Ø160 mm = 125 g
- Ø180 mm = 155 g
- Ø180 mm = 170 g (Stärke: 2,15 mm)
- Ø203 mm = 192 g
- Ø203 mm = 214 g (Stärke: 2,15 mm)
- Ø203 mm = 229 g (Stärke: 2,30 mm)
- Ø220 mm = 241 g (Stärke: 2,15 mm)
- Ø223 mm = 262 g (Stärke: 2,30 mm)
Hier unser Blogbeitrag mit aktuellen Neuigkeiten vom Bike Guide der BikeAlpin Watzmann Touren.
Informationen zur Wärmebehandlung:
Zur zusätzlichen Sicherheit und Stabilität werden unsere Bremsscheiben wärmebehandelt. Bei diesem Prozess werden die Grundfestigkeit sowie die federnden Eigenschaften des verwendeten Materials deutlich verbessert. Als Ergebnis haben unsere Bremsscheiben eine sehr hohe Standfestigkeit und einen sichtbar geringeren Verschleiß, was sich positiv auf die Lebensdauer der Scheibe auswirkt! Dieser Effekt wird aber nur erzielt, wenn die Bremsscheibe richtig eingefahren wird.
Eine Anleitung zum richtigen Einfahren unserer Bremsscheiben findet Ihr hier.
Verfügbare Downloads:
| Durchmesser: | 120mm, 223mm, 140 mm, 160mm, 180mm, 203mm, 220mm |
| Design: | Punch Disc |
| Bremsenaufnahme: | 6-Loch (IS2000) |
| Scheibendicke: | 2.15mm, 1.95mm, 2.30mm |
| Material: | Hochlegierter Edelstahl |
| Oberflächenbehandlung: | wärmebehandelt und feinstgeschliffen |
| Anzugsdrehmoment: | 5-6 Nm |
| Reibringbreite: | 14,5mm, 16mm, 17mm |
| Empfohlene Bremsbeläge: | organisch - Shimano N03A, D03S, G03A und B01S |
| Lieferumfang: | 1x Bremsscheibe inkl. 6 Stk. M5x10-T25 |
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Punch Disc, 30% mehr Abkühlfläche, AVID Magura Shimano kompatibel | glasperlengestrahlt"
Von: Florian Junghans Am: 23.09.2020
TOP Bremsscheibe fürs Tandem!!!
Habe die Punch in 203/2,2 mm an meinem Renntandem (Systemgewicht um die 190 kg) zusammen mit Bremssätteln von Hope (RX4 mit Shimano-STi-Hebeln) verbaut, weil sich die AVID-Bremsscheiben nach einem Tagesausflug in den Odenwald wegen Überhitzung verzogen hatten. Mit diesen Bremsscheiben ist Fading kein Thema mehr. Die Bremsscheiben laufen extrem gerade (haben fast keinen Seitenschlag) und ein Verschleiß ist nach rund 1.000 km nicht feststellbar.
Von: Admin Am: 23.09.2020
Danke dir Florian für das positive Feedback und allzeit gute Fahrt!
Von: Doug Lockhart Am: 05.10.2019
Great Punch Rotors!
Got Torsten to build us 2.1mm Thick x 203mm punch rotors and they are incredible. They run silent and on long downhills (even with my 235#) remain cool with ZERO fade. Very impressed as always with BrakeSTUFF product and price is very reasonable for such high quality
Von: Admin Am: 05.10.2019
Thank you, Doug!
Von: Albert Kufer Am: 22.07.2019
Sehr gute Bremsscheibe!
Bin nach Alpencross mit der "Punch Disc 203/2.1" begeistert von der Disc.
Nach ca 12000 Tiefenmetern bei 130kg Systemgewicht keinerleil Überhitzungsprobleme,
keine Verfärbungen und geringer Belagverschleiß.
Super!
